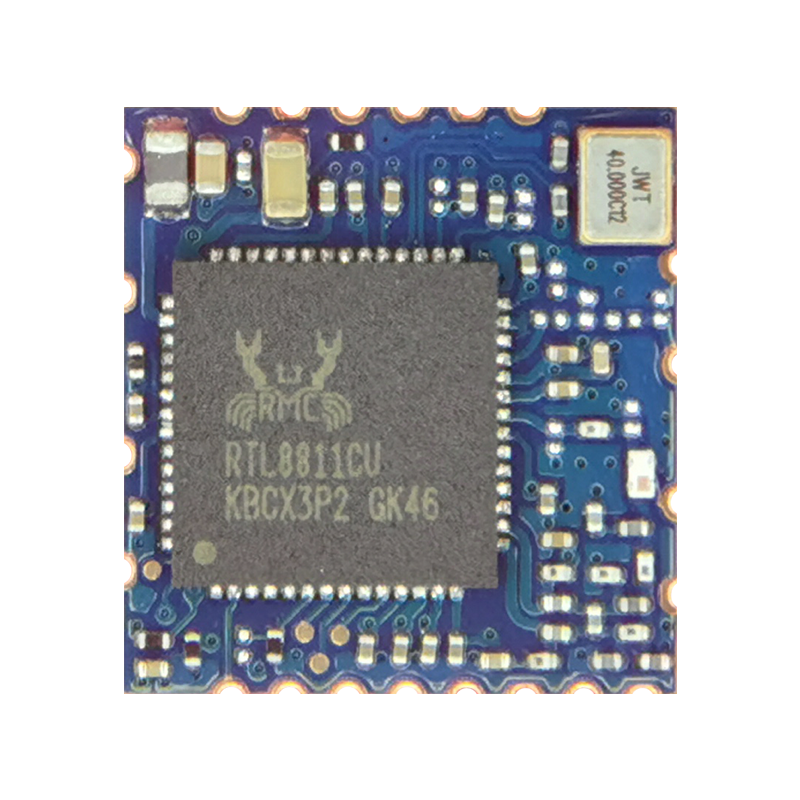

TL8811CUB
主控芯片：RTL8811CU
规格：1T1R
速率：150+433M
接口：USB2.0
尺寸：13*12.2*2.1mm (L*W*H)
工作电压：3.3V
无线标准：802.11b/g/n/ac
频带宽度：2.4G/5.8G
工作温度：-20°C to +70°C
产品介绍
产品特点
■ 支持Linux/Android操作系统
■ 支持Soft AP
■ 符合CE/FCC/SRRC电磁兼容法规
■ 遵循RoHs/REACH环保指令
■ 邮票孔封装，易于SMT制程
■ 适用于：IPC、投影仪、智能电视、机顶盒、行车记录仪
| Pin | Name | Description |
| 1 | GND | GND |
| 2 | ANT | 2G/5G WIFIANT |
| 3 | NC | No connection(floating) |
| 4 | GND | GND |
| 5 | NC | No connection(floating) |
| 6 | NC | No connection(floating) |
| 7 | NC | No connection(floating) |
| 8 | NC | No connection(floating) |
| 9 | NC | No connection(floating) |
| 10 | NC | No connection(floating) |
| 11 | VIN | VDD3.3V Power Supply/td> |
| 12 | USB DM | USB Transmitter |
| 13 | USB DP | USB Transmitter |
| 14 | GND | GND |
| 15 | 3DD_SYNC | PCM_OUT/GPIO1 |
| 16 | WL_DIS | WIFI DISABLE(Low Potential) |
| 17 | NC | No connection(floating) |
| 18 | CHIP_EN | High asserting for use/Low asserting for reset |
| 19 | HST_WAKE_WL | HOST to wake up WIFI |
| 20 | WL_WAKE_HST | WIF1 to wake up HOST |
| 21 | WPS | WPS Switch |
| 22 | LED | External LED Control |
