TL8723DSSC-Z

主控芯片：RTL8723DS
规格：1T1R
速率：150M
接口：SDIO2.0+UART
尺寸：12*12*2.1mm (L*W*H)
工作电压：3.3V
无线标准：802.11b/g/n+BLE4.2
频带宽度：2.4G
工作温度：0°C to +70°C

产品介绍

产品特点

■ 支持Linux/Android操作系统

■ 支持Soft AP

■ 符合CE/FCC/SRRC电磁兼容法规

■ 遵循RoHs/REACH环保指令

■ 邮票孔封装，易于SMT制程

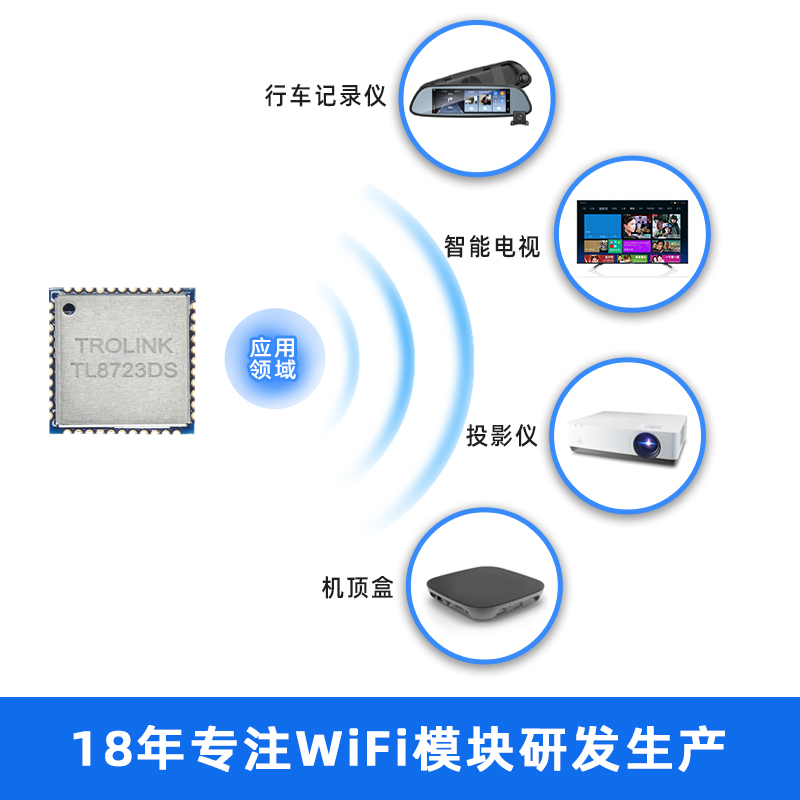

■ 适用于：IPC、投影仪、智能电视、机顶盒、行车记录仪

Pin	Name	Description
1,3,20,31,33,36,45	AGND	Ground connections
2	WL_BT_ANT	RF I/O port
4,5,8,10,11,21,23,29,32,37,38,39,40	NC	Floating (NC)
6	HOST_WAKE_BT	Host to wake up Bluetooth device
7	BT_WAKE_HOST	Bluetooth device to wake up host
9	VBAT_IN	3.3 v Main power voltage source input
12	WL_DIS#	lntemal regulators power enableldisable
13	WL_HOST_WAKE	WLAN to wake up HOST
14	SD_D2	SDIO data line 2
15	SD_D3	SDIO data line 3
16	SD_CMD	SDIo command line
17	SD_CLK	SDIO clock lin
18	SD_D0	SDIO data line 0
19	SD_D1	SDIO data line 1
22	VDDIO	I/O voltage supply input
24	SUSCLK_IN	Extemal Clockinput(32.768kHz) need to bereserved
25	PCM_OUT	PCM Output
26	PCM_CLK	PCM Clock
27	PCM_IN	PCM Input
28	PCM_SYNC	PCM SYNC
30	MAIN_XTAL_IN	Floating (NC)
34	BT_DIS#	BT Reset lN
35	VBAT_EN	Floating (NC)
41	UART_RTS	UART RTS
42	UART_OUT	UART Output
43	UART_IN	UART Input
44	UART_CTS	UART_CTS
