TL8189FCA
主控芯片：RTL8189FTV-VC
规格：1T1R
速率：150M
接口：SDIO2.0

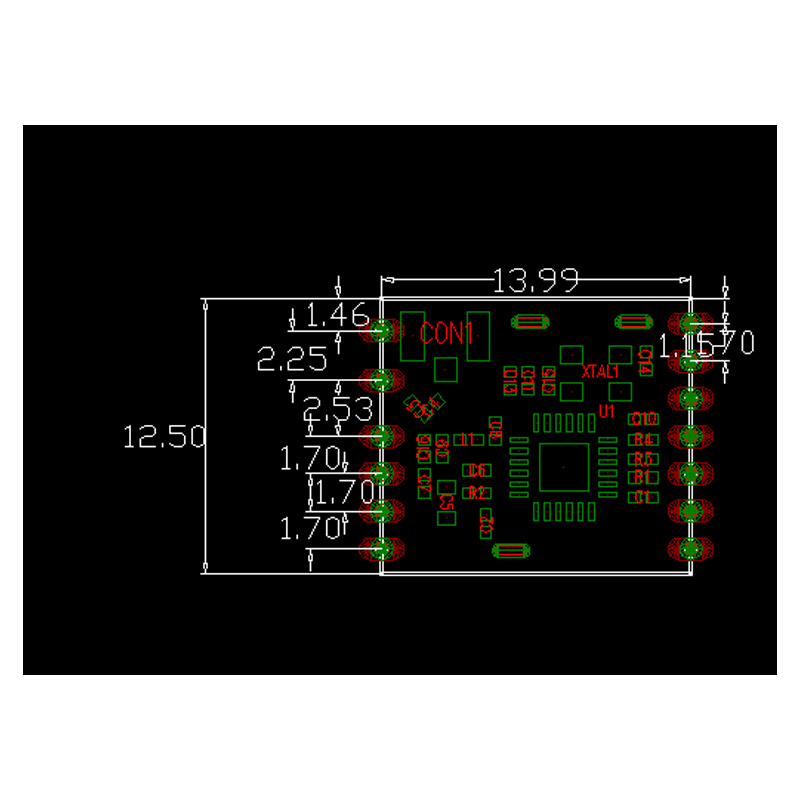

尺寸：14.0*12.5*2.1mm (L*W*H)
工作电压：3.3V
无线标准：802.11b/g/n
频带宽度：2.4G
工作温度：-20°C to +70°C
产品介绍
产品特点
■ 支持Linux/Android操作系统
■ 支持Soft AP
■ 符合CE/FCC/SRRC电磁兼容法规
■ 遵循RoHs/REACH环保指令
■ 邮票孔封装，易于SMT制程
■ 适用于：IPC、投影仪、智能电视、机顶盒、行车记录仪
| Pin | Name | Description |
| 1 | SDIO_CMD | SDIO command/GSPl data input |
| 2 | SDIO_D3 | SDlO data 3/GSPI chip select |
| 3 | SDIO_D2 | SDIO data 2 |
| 4 | SDIO_D1 | SDIO data 1/GSPI Data Output |
| 5 | SDIO_D0 | SDIO data 0/GSPI Data Output |
| 6 | SDIO_CLK | SDIO CLOCK/GSPI CLOCK |
| 7 | GND | Ground |
| 8 | GND | Ground |
| 9 | WL_ANT | WLAN radio natenna pad |
| 10 | WAKE | WLAN wake |
| 11 | VIO | Power supply for I/O |
| 12 | VCC_3V3 | Power supply |
| 13 | CS | Power down select |
| 14 | GND | Ground |
