TR7628DB

主控芯片:MT7628DAN
规格:2T2R
速率:300M
接口:USB、WAN、LAN、I2S、I2C/PCM、UART、GPIO

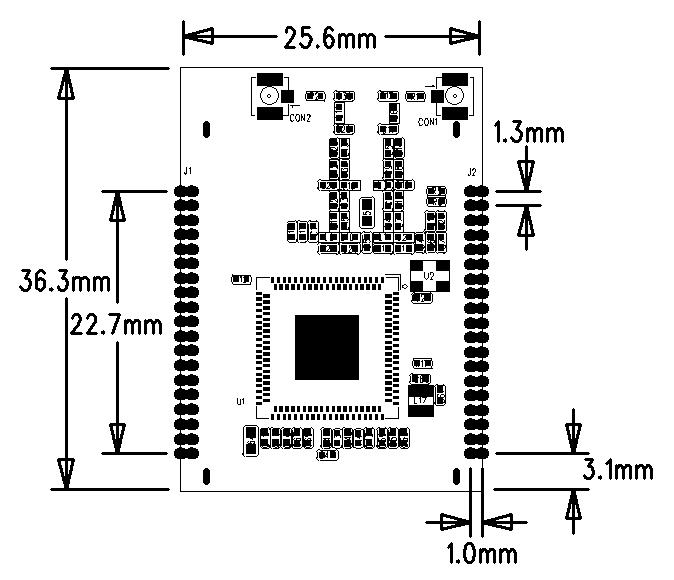

尺寸:36.8*26.1 (L*W)
工作电压:5V 支持定制3.3V
无线标准:802.11b/g/n
频带宽度:2.4G
工作温度:-20°C to +85°C

产品介绍

产品特点


■ 模块基于美国高通的QCA9531主芯片方案 主频高达650MHz,配备128MB DDR2 RAM和16MB SPI FLASH

■ 符合IEEE802.11b/g/n无线网络协议,支持桥接、路由、接入点3种工作模式

■ 采用 2x2 MIMO(Multiple input multiple output)架构,无线信号多路收发,传输速率高达300Mbps

■ 实现多种通信传输,输入输出控制,智能控制IOT应用,方便调试和开发产品。

■ 1个UART接口 1WAN 、4LAN有线网口 “邮票孔”和“插针”双设计外接方式 两个IPEX座,自由配置天线类型

■ 应用领域:智能家居、无线存储、WIFI音箱、网络摄像机、婴儿监控、路由器、中继器、无线AP


Conncctor J1
1USB_D-GPIO
2USB_D+
3GND
4SD_D2MDI_TN_P4
5SD_D3MDI_TP_P4
6SD_CMDMDI_RN_P4
7SD_CLKMDI_RP_P4
8SD_CDMDI_TN_P3
9SD_WPMDI_TF_P3
10SD_D0MDI_RN_P3
11SD_D1MDI_RP_P3
12TXON0MD1_TN_P0
13TXOP0MDI_TP_P0
14RXIN0MDI_RN_P0
15RXIP0MD_RP_P0
16GND
17UART_RXD0GPIO#13
18UART_TXD0GPIO#12
19GPIO_0GPIO#12



Conncctor J2
1I2C_SDGPO#5
212C_SCLKGPO#4
3I2C_CLKGPIO#3
4I2S_WSGPIO#2
5I2S_DOGPIO#1
6I2S_DIGPO#0
7GND
8UART_RXD1GPIO#46
9UART_TXD1GPO#45
10WLED_NGPIO#44
11LINK0
12LINK3
13LINK4
14WPS_RES_PBC
15REF_CLKOGPO#38
16GND
17GND
18VIN
19VIN
