TR7628ND
主控芯片：MT7628NN
规格：2T2R
速率：300M
接口：USB、WAN、LAN、I2S、I2C/PCM、UART、GPIO

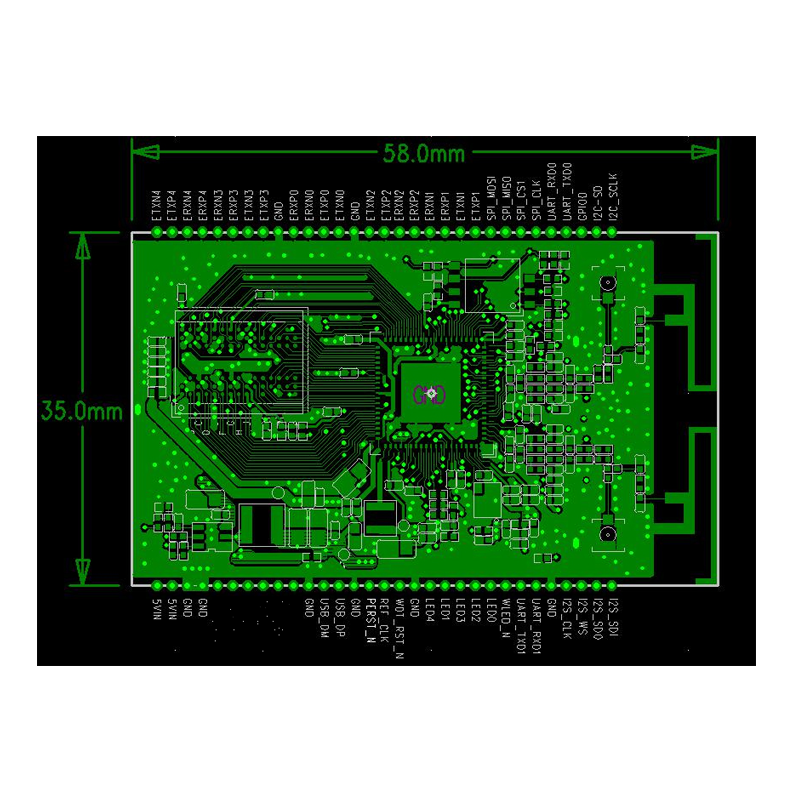

尺寸：35*58 (L*W)
工作电压：5V 支持定制3.3V
无线标准：802.11b/g/n
频带宽度：2.4G
工作温度：-20°C to +85°C
产品介绍
产品特点
■ 模块基于台湾MTK的MT7688AN主芯片方案 主频高达580MHz,配备64MB DDR2 RAM和8MB SPI FLASH；
■ 符合IEEE802.11b/g/n无线网络协议，支持桥接、路由、接入点3种工作模式
■ 采用 1x1 MIMO（Multiple input multiple output）架构，无线信号多路收发，传输速率高达150Mbps
■ 实现多种通信传输，输入输出控制，智能控制IOT应用，方便调试和开发产品
■ 多个GPIO 1个UART接口 1WAN 、3LAN有线网口 “邮票孔”和“插针”双设计外接方式 两个IPEX座，自由配置天线类型
■ 应用领域：智能家居、无线存储、WIFI音箱、网络摄像机、婴儿监控、路由器、中继器、无线AP
| 顺序 | 名称 | 备注1 | 备注2 | 备注3 | GPI0模式 |
| 1 | ETXN4 | SD-D2 | EMMC-D2 | GPIO27 | |
| 2 | ETXP4 | SD-D3 | EMMC-D3 | GPI029 | |
| 3 | ERXN4 | SD-CMD | EMMC-CMD | GPIO28 | |
| 4 | ERXP4 | SD-CLK | EMMC-CLK | GPIO26 | |
| 5 | ERXN3 | SD-DO | EMMC-DO | GPI025 | |
| 6 | ERXP3 | SD-D1 | EMMC-D1 | GPI024 | |
| 7 | ETXN3 | SD-CD | EMMC-CD | GPI023 | |
| 8 | ETXP3 | SD-WP | EMMC-WP | GPI022 | |
| 9 | GND | ||||
| 10 | ERXPO | ||||
| 11 | ERXNO | ||||
| 12 | ETXPO | ||||
| 13 | ETXNO | ||||
| 14 | GND | ||||
| 15 | ETXN2 | UART一RXD2 | EMMC-D4 | PWM-CHS | GPI021 |
| 16 | ETXP2 | UART一TXD2 | EMMC-D5 | PWM-CH2 | GPI020 |
| 17 | ERXN2 | EMMC-D6 | PWM-CH1 | GPI019 | |
| 18 | ERXP2 | EMMC-D7 | PWM-CHO | GPI018 | |
| 19 | ERXN1 | SPIS-MOSI | UART一RXD2 | GPIO17 | |
| 20 | ERXP1 | SPIS-MISO | UART一TXD2 | GPI016 | |
| 21 | ETXN1 | SPIS-CLK | PWM-CH1 | GPI015 | |
| 22 | ETXP1 | SPIS-CS | PWM-CHO | GPI014 | |
| 23 | SPI_MOSI | GPI08 | |||
| 24 | SPI_MOSI | GPI09 | |||
| 25 | SPI_CS1 | GPI06 | |||
| 26 | SPI_CLK | GPI07 | |||
| 27 | UART_RXDO | GPI013 | |||
| 28 | UART_TXDO | GPI012 | |||
| 29 | GPIO0 | ||||
| 30 | I2C-SD | GPI05 | |||
| 31 | I2C_SCLK | GPIO4 |
| 顺序 | 名称 | 备注1 | 备注2 | 备注3 | GPI0模式 |
| 32 | 12S_SDI | PCMDRX | GPI00 | ||
| 33 | 12S_SDO | PCMDTX | GPI01 | ||
| 34 | I2s_WS | PCMCLK | GPIO2 | ||
| 35 | I2S_CLK | PCMFS | GPI03 | ||
| 36 | GND | ||||
| 37 | UART_RXD1 | PWM-CH1 | GPI046 | ||
| 38 | UART_TXD1 | PWM-CHO | GPI045 | ||
| 39 | WLED_N | GPI044 | |||
| 40 | LEDO | JTAG-TDO | GPI043 | ||
| 41 | LED2 | JTAG-S | GPI041 | ||
| 42 | LED3 | JTAG-CLK | GPI040 | ||
| 43 | LED1 | JTAG-TDI | GPI042 | ||
| 44 | LED4 | JTAG-RST-N | GPI039 | ||
| 45 | GND | ||||
| 46 | WTD_RST_N | 复位按键 | GP1038 | ||
| 47 | REF_CLK | REF_CLKo | GPI037 | ||
| 48 | PERST_N | PCIE接口复位 | GPI036 | ||
| 49 | GND | ||||
| 50 | USB_DP | ||||
| 51 | USB_DM | ||||
| 52 | GND | ||||
| 53 | PCIE_CKPO | ||||
| 54 | PCIE_CKNO | ||||
| 55 | PCIE_RXNO | ||||
| 56 | PCIE_RXPO | ||||
| 57 | PCIE_TXPO | ||||
| 58 | PCIE_TXNO | ||||
| 59 | GND | ||||
| 60 | CND | ||||
| 61 | VIN | ||||
| 62 | VIN |
