TR7628A5G
主控芯片:MT7628AN+MT7612EN
规格:2T2R
速率:300+866M
接口:USB、WAN、LAN、I2S、I2C/PCM、UART、GPIO

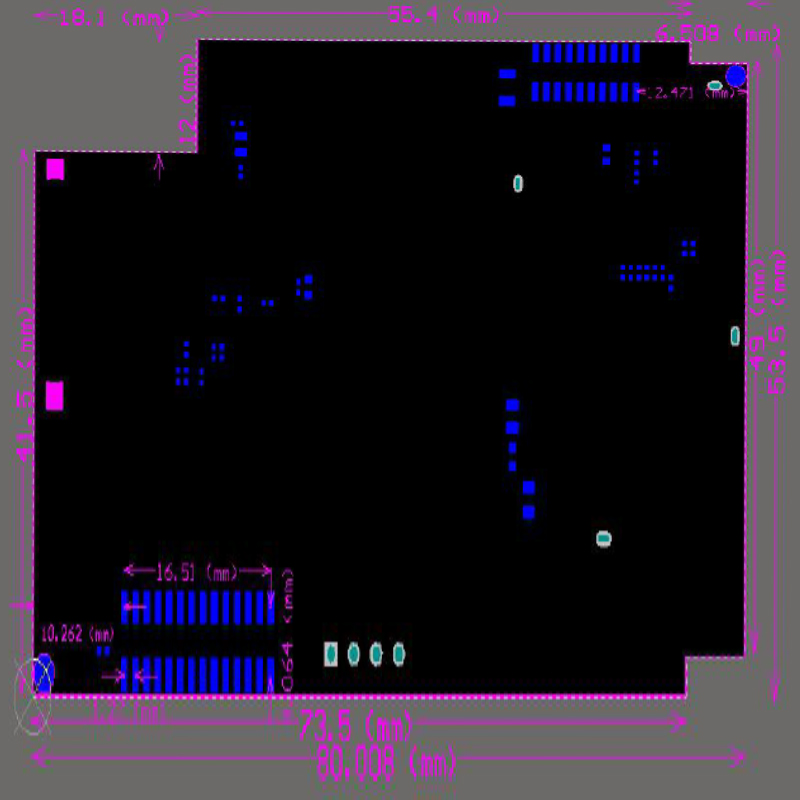

尺寸:79.5*53mm(L*W)
工作电压:5V
无线标准:802.11b/g/n/ac
频带宽度:2.4G/5.8G
工作温度:-20°C to +85°C
产品介绍
产品特点
■ 模块基于台湾MTK的MT7688AN主芯片方案 主频高达580MHz,配备64MB DDR2 RAM和8MB SPI FLASH;
■ 符合IEEE802.11b/g/n无线网络协议,支持桥接、路由、接入点3种工作模式
■ 采用 1x1 MIMO(Multiple input multiple output)架构,无线信号多路收发,传输速率高达150Mbps
■ 实现多种通信传输,输入输出控制,智能控制IOT应用,方便调试和开发产品
■ 多个GPIO 1个UART接口 1WAN 、3LAN有线网口 “邮票孔”和“插针”双设计外接方式 两个IPEX座,自由配置天线类型
■ 应用领域:智能家居、无线存储、WIFI音箱、网络摄像机、婴儿监控、路由器、中继器、无线AP
M1
PIN脚 | 名称 | 备注1 | 备注2 | 备注3 | GPI0模式 |
1 | I12S_SDI | PCMDRX | GPI00 | ||
2 | GPI00 | ||||
3 | I2S_Do | PCMDTX | |||
4 | I2C_DO | GPI05 | |||
5 | I2S_WS | PCMCLK | GPI02 | ||
6 | I2C_CLK | GPI04 | |||
8 | I2S_CLK | PCMFS | GP103 | ||
9 | RXIPO | GPI024 | |||
10 | RXINO | GPI023 | |||
11 | TXOPO | GPI022 | |||
12 | TXONO | GPI021 | |||
13 | RXIP2 | EMMC-D7 | PWM-CHO | GPI018 | |
14 | RXIN2 | EMAMC-D6 | PMM-CH1 | GPI019 | |
15 | TXOP2 | UART一TXD2 | EMMC-D5 | PWM-CH2 | GPI020 |
16 | TXON2 | UART一RXD2一RXD2 | EMMC-D4 | PWM-CH3 | GPI021 |
17 | TXOP3 | SD-WP | EMMC-WP | GPI022 | |
18 | TXON3 | SD-CD | EMMC-CD | GPI023 | |
19 | RXIP3 | SD-D1 | EMMC-D1 | GPI024 | |
20 | RXIN3 | SD-Do | EMMC-DO | GPI025 | |
21 | RXIP4 | SD-CLK | EMMC-CLK | GPI026 | |
22 | RXIN4 | SD-CMD | EMMC-CMD | GPI028 | |
23 | TXOP4 | SD-D3 | EMMC-D3 | GPI029 | |
24 | TXON4 | SD-D2 | EMMC-D2 | GPI027 | |
7/25/26 | GND | ||||
27 | USB_D- | ||||
28 | USB_D+ |
M2
PIN脚 | 名称 | 备注1 | 备注2 | 备注3 | GPI0模式 |
1/2/3/4/6/8 | VCC | ||||
5/7/10 | GND | ||||
9 | LED_WL | 5G指示灯 | |||
11 | REF_CLKO | REF_CLKO | GPI037 | ||
12 | UART_RXD1 | PWM-CH1 | GPI046 | ||
13 | WTD_RST_N | 复位按键 | GPI038 | ||
14 | UART_TXD1 | PWM-CHO | GPI045 | ||
15 | CPURST_N | ||||
16 | WLED_N | GPI044 | |||
17 | LED4 | LJTAG-RST-N | GPI039 | ||
18 | LEDO | JTAG-TDO | GPI043 | ||
19 | LED3 | JTAG-CLK | GPI040 | ||
20 | LED2 | JTAG-S | GPI041 |
