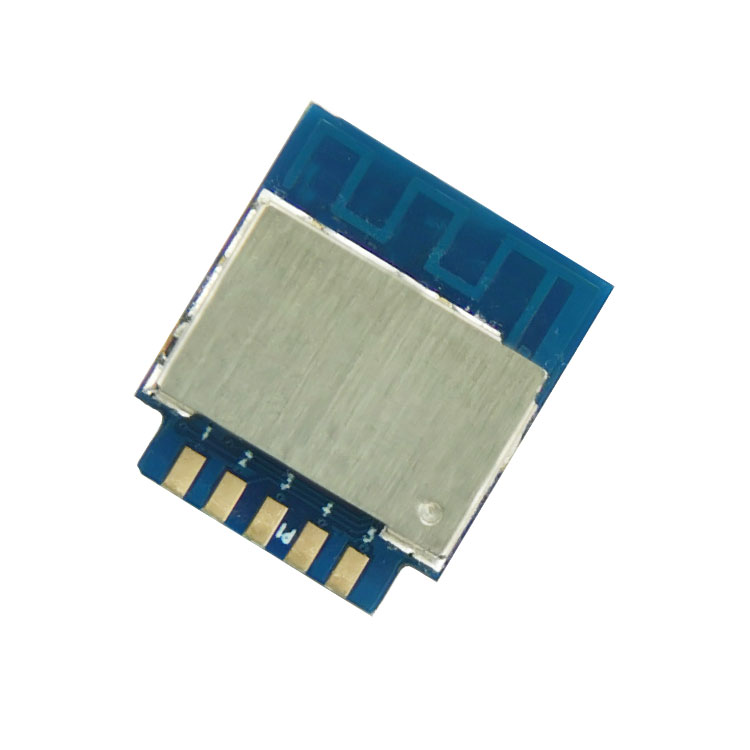

TL7100CC

主控芯片：TG7100C
规格：1T1R
速率：72M
接口：UART 、PWM 、ADC 、DAC 、I2C 、SPI 、GPIO 、SDIO
尺寸：15*17.3*0.8mm (L*W*H)
工作电压：3.3V
无线标准：802.11b/g/n+BLE5.0
频带宽度：2.4G
工作温度：-45°C to +85°C

产品介绍

产品特点

■ 支持Free RTOS操作系统

■ 支持 STASTA，Soft AP 和 Sniffer模式

■ 符合CE/FCC/SRRC电磁兼容法规规

■ 遵循RoHs/REACH环保指令

■ 邮票孔封装，易于SMT制程

■ 适用于：智能照明、智能开关、智能插座、智能家电

TL7100CC 4.jpg TL7100CC 3.jpg

No	Name	Description
1	CHIP_EN	Chip cnable pin (active high)
2	GPI05	ADC
3	GPIO0	PWM
4	GPI01	PWM
5	GPI02	PWM
6	GPI04	PWM
7	GPI03	PWM
8	GPI011	UARTO_TXD
9	GPI012	UARTO_RXD
10	GND	Ground connections
11	VCC	Power supply. 3.3V is required
