TL7100CB

主控芯片:TG7100C
规格:1T1R
速率:72M
接口:UART 、PWM 、ADC 、DAC 、I2C 、SPI 、GPIO 、SDIOT
尺寸:24*16*1mm (L*W*H)
工作电压:3.3V
无线标准:802.11b/g/n+BLE5.0
频带宽度:2.4G
工作温度:-20°C to +85°C

产品介绍

产品特点


■ 支持Linux/Android操作系统

■ 支持Soft AP

■ 符合CE/FCC/SRRC电磁兼容法规

■ 遵循RoHs/REACH环保指令

■ 邮票孔封装,易于SMT制程

■ 适用于:IPC、智能电视、机顶盒、行车记录仪

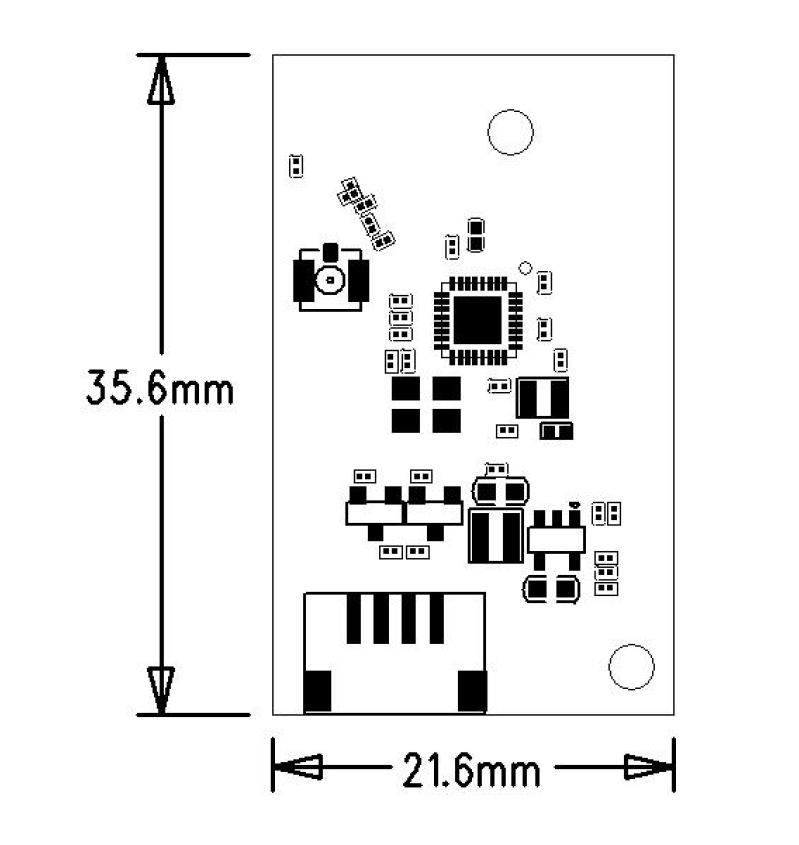

TL6256PSC模块尺寸.pngTL6256PSC模块尺寸 2.png

NOName

Description

1CHIP_ENChip enable pin (active high)
2GPIO5ADC
3GPIO2EN
4GPIO11GPIO11
5GPIO12GPIO12
6GPIO14GPIO14
7GPIO17GPIO17
8VCCPower supply. 3.3V is required
9GNDGround connections
10GPIO0GPIO0
11GPIO8GPIO8 (Boot option)
12GPIO1 GPIO1
13GPIO3RXD(5V)通信串口
14GPIO4TXD(5V)通信串口
15GPIO16RXD(3.3V)烧录串口
16GPIO7TXD(3.3V)烧录串口
